Отведение — схема расположения электродов на тушке человека. Электроды можно расположить как душе угодно: начиная от стандартных рук и ног, кончая спиной и жопой. Даже можно поставить на глаз или интравагинально. Но широкое употребление нашли лишь 12 отведении из бесконечного числа: 3 стандартных отведения, 3 однополюсных отведении и 6 грудных отведении.

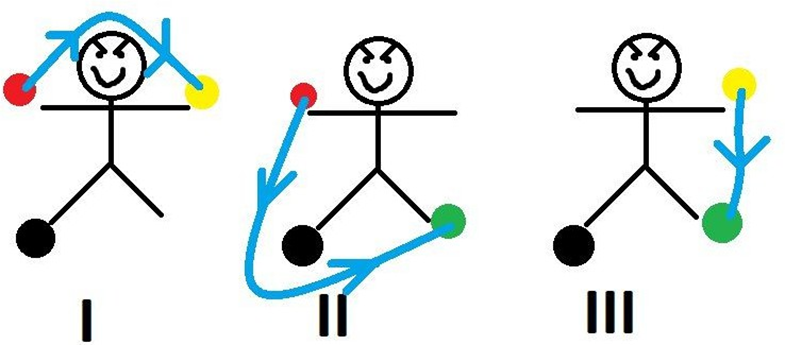

Стандартные отведения (двухполюсные) — электроды накладываются на конечности (их 4 у человека, если что). Суть стандартных отведении: запись разности потенциалов между двумя точками (электродами) и визуализация этой разности на туалетной бумаге. Разность измеряется между правой рукой и левой рукой, правой рукой и левой ногой, левой рукой и левой ногой. Эти отведения называются I, II и III стандартными соответственно.
А куда делась правая нога? Её используют как заземление. Во избежание криворукости электроды покрашены:
красная — правая рука,
желтая— левая рука,
зеленая— левая нога,
чёрная— правая нога.
Если соединить эти отведения — получим тот самый треугольник Эйнтховена-хуёвина.

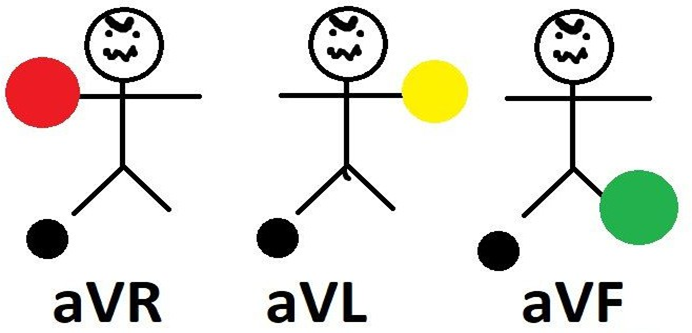

Однополюсные (усиленные) отведения — один электрод накладывается на конечность. Суть однополюсных же: запись потенциала в этой точке. Потенциал маленький и чтобы не разглядывать на бумаге их под залупой его усиливают. Обозначают их так: aVR, aVL, aVF (правая рука, левая рука, левая нога соответственно). Кому интересно: a — означает усиленный, V — однополюсный электрод, R — правая рука, L — левая рука, F — левая нога, думаю, почему так обозначили объяснять не стоит.
Грудные отведения — электроды пачкой аж 6 штук (иногда больше) накладывается на грудную клетку поцыенту. По принципу работы схожи с однополюсными, но из-за близкого расположения к сердечку не нужно усиливать и рассматривать под микроскопом. Главная же особенность этих отведении, что они регистрируют потенциалы в другой плоскости и помогают определить локализацию патологического процесса (если он есть). Неподготовленного эскулапа можно завалить вопросом «Как ставятся грудные электроды и как они окрашены?». Давайте попробуем это простенько разобрать, чтобы вбить это в себе в голову как гвоздь и никогда не забывать.

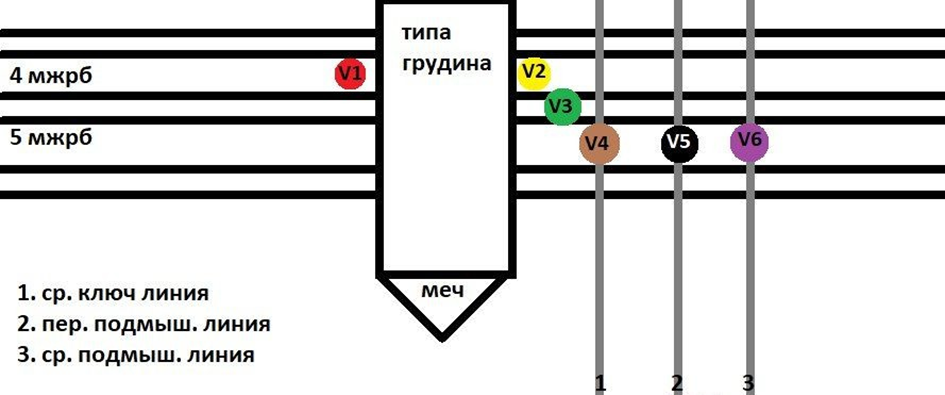

На получившиеся гитаре разберем куда ставить грудные отведения. Сначала систематизируем:
V1,V2 — 4-ое межреберье
V4, V5, V6 — 5-ое межреберье
V3 — изгой Теперь детально:
V1, V2 — легко запомнить — справа и слева от края грудины
V4, V5, V6 — четко идут по топографическим линиям, которые ты хорошо знаешь. Средне-ключичная, передняя подмышечная, средняя подмышечная.
Для справки доп. отведения V7, V8, V9 — тоже дальше идут по линиям в 5ом межреберии.
V3 — между V2 и V4. Довольно просто на самом деле.
Теперь цвета по порядку: красный, желтый, зелёный, коричневый, чёрный и фиолетовый. Для запоминания я придумал охренительное пневмомнемоническое предложение: Красиво Жить на Земле Кроме Чёрных могут только Фибробласты (КЖЗКЧФ). Можете придумать что-нибудь свое, это пример наркомании, которую часто применяют на фарме, чтобы запомнить оллихуард количество препаратусов.
